Un Semplice Braccio Meccanico SteampunkA Simple Mechanical Arm

Questa settimana STEAMPUNK ITALIA vi presenta il tutorial :

“COME COSTRUIRE UN SEMPLICE BRACCIO MECCANICO STEAMPUNK”

COSA SERVE :

  • tubo in polipropilene per scarichi
  • lamierino d’ottone da 0,1 mm
  • tubi di rame da 0,5 cm e 1 cm
  • raccordi per tubi in ottone
  • vecchi manometri
  • una vecchia cintura
  • pelle
  • rivetti d’ottone da 1 cm
  • viti
  • seghetto
  • trapano
  • forbici
  • matita
  • punzone per rivetti
  • punzonatrice
  • fustellatrice
  • cacciavite



COME FARE :

Tagliate il tubo in modo da avere un cilindro che  andrà a coprire l’avambraccio, un cilindro per il braccio e uno diviso in due parti che copriranno l’articolazione della spalla e la spalla stessa.

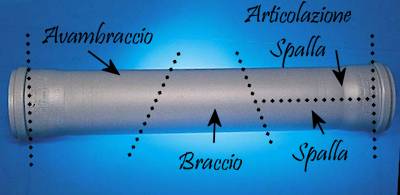

Schema di taglio

Sulle varie parti cilindriche andate a fare una serie di fori col trapano che serviranno da sede per i raccordi dei tubi in rame e per i rivetti.

Dettaglio dei fori

Appoggiate il lamierino sulle parti così create e segnate con la matita i fori e il profilo del pezzo.  Il lamierino verrà poi tagliato e forato e si adatterà al segmento di tubo come fosse un rivestimento d’ottone.

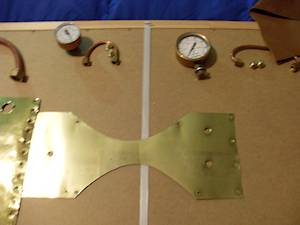

Lamierino dell'avambraccio

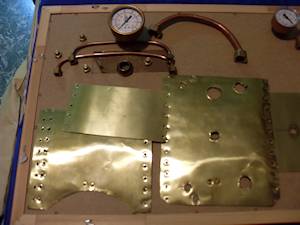

Lamierino del braccio

Le maschere di lamierino d’ottone vanno poi appoggiate sui segmenti di pelle e dovete segnare, anche in questo caso, profilo e fori e poi tagliare e fustellare il tutto. Ricordatevi di lasciare un’eccedenza di pelle che andrà poi piegata all’interno dei tubi.

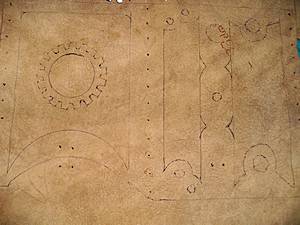

Disegno su pelle

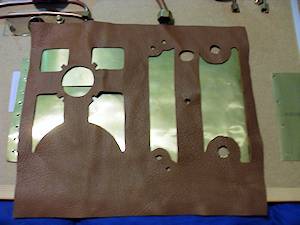

Pelle e lamierino



Ora assemblate pelle e parti in lamiera al tubo usando i rivetti e la rivettatrice.

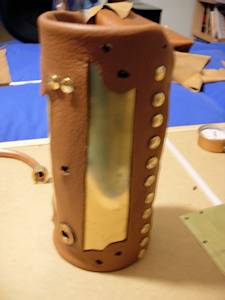

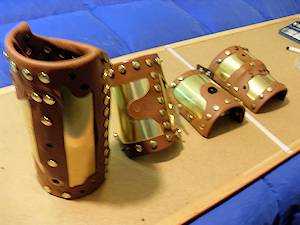

Avambraccio rivettato

Rivettatura completata

 Aggiungete i raccordi, i tubi in rame e i manometri e alcuni segmenti di pelle avvitati per unire insieme la varie parti.  Aggiungete poi la cintura rivettandola allo spallaccio in modo da fissare il  braccio meccanico al petto e fare in modo che non cada.

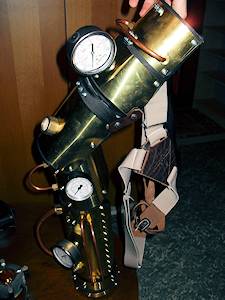

Il braccio meccanico

In alternativa al tubo di polipropilene potete utilizzare un tubo di alluminio oppure potete creare il braccio utilizzando solo il lamierino senza la pelle, è tutto lasciato alla vostra fantasia.

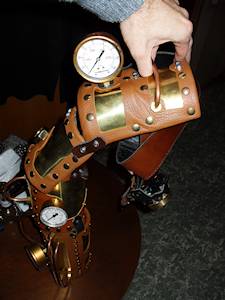

Variante

E ricordate! Goggles ben allacciati, guanti protettivi e sicurezza sempre!

Alla prossima steamers!
